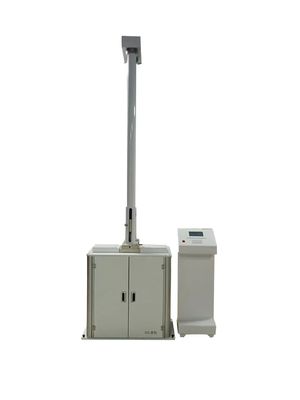

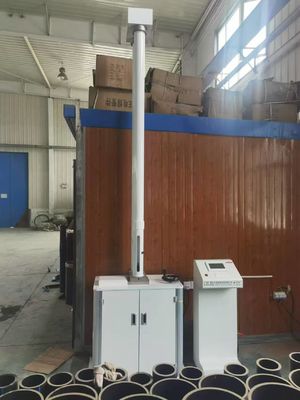

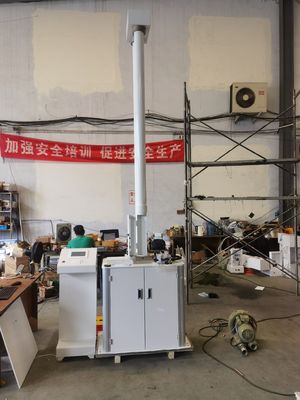

เครื่องทดสอบกระแทกตก

1หลักการ:

เครื่องทดสอบกระแทกตกเหมาะสําหรับหลากหลายท่อ (ท่อประปา PVC-U, ท่อระบายน้ํา, ท่อประปาความดันต่ํา, ท่อประปาความดันต่ํา, ท่อฟองแกน,ท่อระบายน้ํากระจกสองผนัง, ท่อประปา PE, ท่อพลังงาน MPP), แผ่น. มันยังเหมาะสําหรับการกําหนดผลงานความทนต่อการกระแทกภายนอกของแผ่นพลาสติกแข็ง.ผลิตภัณฑ์สอดคล้องกับมาตรฐานอุตสาหกรรม JB/T9389 สภาพเทคนิคเครื่องทดสอบแรงกระแทกน้ําหนักตก และมาตรฐานแห่งชาติ GB/T14152, GB/T14153, GB/T6112; ยังตอบสนอง GB/T5836, GB/T100021, GB/T100023, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 และมาตรฐานวิธีการทดสอบอื่น ๆ

2.การใช้งาน :

มันเหมาะสําหรับการทดสอบการกระแทกของตัวอย่างของวัสดุที่ไม่ใช่โลหะหรือผลิตภัณฑ์ เช่น ท่อพลาสติก, กระจก, เซรามิกส์ เป็นต้นเป็นเครื่องทดสอบที่ใช้ในการประเมินความทนทานต่อการกระแทกของวัสดุ.

3ตัวชี้วัดทางเทคนิค:

1พลังงานการกระแทกสูงสุด: 300 J

2. น้ําหนักของกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการ

3.รัศมีการโค้งของหัวหมัด: หนึ่งสําหรับแต่ละ d25R50 และ d90R50

4ความสูงการกระแทก: 2000mm และต่ํากว่า

5. ความผิดพลาดความสูงการกระแทก: ± 2 mm

6รายละเอียดตัวอย่าง: Φ16mm Φ800mm

7พลังงานไฟฟ้า: 220V, 50Hz

8ขนาดรวม: 900*800*4100 มิลลิเมตร

9น้ําหนักเครื่อง 380 กิโลกรัม

4มาตรฐานที่เกี่ยวข้อง

ZBN72026 "เงื่อนไขทางเทคนิคสําหรับเครื่องทดสอบการกระแทกของกระบะกระแทก"

GB/T14152 "วิธีการทดสอบความต้านทานต่อแรงกระแทกภายนอกของท่อเทอร์โมพลาสติก เมื่อทิศเวลาหมุน"

GB/T14153 "กติกาทั่วไปสําหรับวิธีการทดสอบการกระแทกด้วยมือต้อนกระแทกสําหรับพลาสติกแข็ง"

GB6112 "วิธีการทดสอบความต้านทานต่อแรงกระแทกของท่อและอุปกรณ์ติดตั้งจากพลาสติกร้อน (วิธีการลดน้ําหนัก) "

GB/T10002.1 "ท่อโพลีวินิลเคลอริด (PVC-U) ที่แข็งแกร่งสําหรับอุปทานน้ํา"

GB/T10002.3 "ท่อพหลโยธินและน้ําเสียที่ใช้ในใต้ดินที่แข็งแกร่ง โพลีวินิลเคลอริด (PVC-U) "

GB/T13664 "ท่อโพลีวินิลเคลอไรด์ (PVC-U) หนังบางที่แข็งแรงสําหรับการชลประทานน้ําแรงต่ํา"

GB11548 "วิธีการทดสอบความต้านทานต่อแรงกระแทกของแผ่นพลาสติกที่แข็งแรง (วิธีการดึงกระแทก) "

JB/T5125 "ท่อโพลีวินิลเคลอไร้ฝุ่นเกษตร"

JTT/529-2016 กระบอกพลาสติกสําหรับสะพานคอนกรีต

GB/T8814 "โปรไฟล์โพลีวินิลเคลอไรด์ (PVC) ที่แข็งแกร่งสําหรับประตูและกรอบหน้าต่าง"

GB/T5836.1 "ท่อโพลีวินิลเคลอไรด์แข็งสําหรับการระบายน้ําในอาคาร"

GB/T 19472.1-2004 "ระบบท่อผนังโพลีเอธีเลน (PE) ที่ฝังอยู่ ส่วน 1: ท่อโพลีเอธีเลนสองผนังกระบอก"

5การตั้งค่าฮาร์ดแวร์และการประกอบระบบ

1ไต้หวัน เดลต้า

2, ไต้หวัน เดลต้า จอสัมผัส (เจ็ดนิ้ว)

3, ชุดของเกาหลี Onetokos รับแสงไฟฟ้าผ่านรังสี

4, ชุดของโคเดอร์ไฟฟ้าแสง

5, ชุดของระบบก้าวและความช้า

6, ชุดของระบบการขับเคลื่อนโซ่

7ชุดของรองรับตัวอย่างจากสแตนเลสอลูมิเนียม

8ร่างกระบี่ หัวกระบี่ และที่นั่งกระบี่พร้อมเป็นมาตรฐาน

9ชุดของอุปกรณ์ยกตัวอย่าง

10ระบบป้องกันการกระแทกทางอากาศ

11ชุดของระบบสับซ้อนไฟฟ้าแม่เหล็ก

6.หลักการทดสอบ:

ติดตั้งท่อหรือโปรไฟล์ที่ต้องทดสอบบนเบนจานทํางาน ปรับความสูงของตัวอย่างให้ระดับพื้นผิวบนของตัวอย่างอยู่ที่ขอบล่างของระบบความแตกต่างไฟฟ้าแสงเลือกหัวหมัดและน้ําหนักตามข้อกําหนดมาตรฐานแห่งชาติ, และรวมกระบะชน; ปรับความสูงของระบบการดึงดูดไฟฟ้าแม่เหล็ก,แขวนกระบะ; การทดสอบจุด; ปล่อยกระบะชนจากที่สูงสังเกตการแตกของท่อหรือโปรไฟล์, หนึ่งหรือน้อยกว่าแสดงให้เห็นว่าความต้านทานแรงกระแทกของท่อหรือโปรไฟล์เป็นที่ดี และมากกว่าหนึ่งแสดงให้เห็นว่าความต้านทานแรงกระแทกผลประกอบการไม่ดี

7ขั้นตอนการทดลอง:

A.ตัวอย่างการติดตั้ง:

1.1 เปิดพลังงานและเปิดประตูป้องกันตัวอย่าง

1.2 ติดตั้งตัวอย่างกระแทกและปรับความสูงของตัวอย่างให้ขอบบนของตัวอย่างอยู่ใกล้กับพื้นผิวสัมผัสของระบบไฟฟ้าแสง

B.เลือกกระบะชน:

1 เลือกรุ่นหัวค้อนตามความต้องการมาตรฐาน

2 ผสมหมัดชนตามความต้องการมาตรฐาน

ซีการทดสอบ:

3.1 ปรับความสูงของระบบสับสับไฟฟ้าแม่เหล็ก เปิดหน้าต่างการสังเกต วางหมักกระแทกรวมเข้าไปและสับสับมันไปยังแม่เหล็กไฟฟ้า

3.2 กําหนดความสูงการชน

3.3 ยกขึ้นถึงความสูงที่กําหนดไว้

3คีย์ทดสอบ 4 จุด

3.5 ผลการทดสอบจะถูกให้ตามความเสียหายของตัวอย่าง
