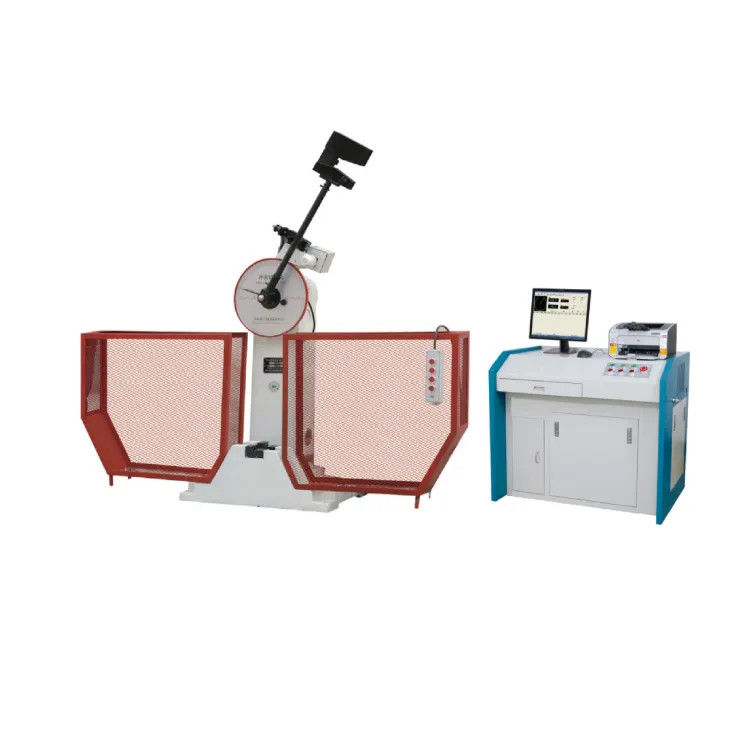

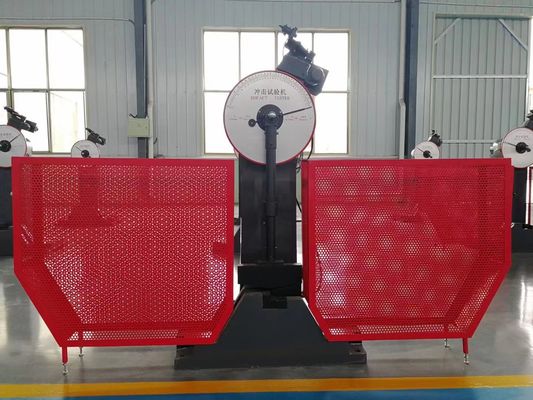

เครื่องทดสอบกระแทกแบบครึ่งอัตโนมัติด้วยจอไมโครคอมพิวเตอร์

1ชื่ออุปกรณ์:เครื่องทดสอบกระแทกแบบครึ่งอัตโนมัติด้วยจอไมโครคอมพิวเตอร์

2รุ่น:GC-CJ-300

3. คําอธิบายผลงาน:

เครื่องนี้ใช้เป็นหลักในการทดสอบความต้านทานแรงกระแทกของวัสดุโลหะภายใต้ภาระแบบไดนามิก มันเป็นเครื่องมือการทดสอบที่จําเป็นสําหรับโลหะ, การผลิตเครื่องจักรและหน่วยอื่น ๆและยังเป็นเครื่องมือการทดสอบที่จําเป็นสําหรับหน่วยวิจัยวิทยาศาสตร์ในการดําเนินการวิจัยเกี่ยวกับวัสดุใหม่.

1เครื่องนี้คือเครื่องทดสอบการกระแทกครึ่งอัตโนมัติที่แสดงหน้าจอไมโครคอมพิวเตอร์ ซึ่งถูกควบคุมโดย PC มิโครคอมพิวเตอร์ที่สามารถทําการทํางานแบบไมโครคอมพิวเตอร์ เช่น swing→shock→measurement→calculation→screen digital display→printing, ฯลฯ โดยมีประสิทธิภาพการทํางานสูงและความแม่นยําในการทดสอบสูง หลังจากการกระแทกกับตัวอย่าง มันใช้พลังงานที่เหลือในการหมุนโดยอัตโนมัติเพื่อเตรียมตัวสําหรับการทดสอบต่อไปการทํางานง่ายและประสิทธิภาพการทํางานสูง. Its superiority can be manifested especially in laboratories where impact tests are performed continuously and industries such as metallurgy and machinery manufacturing where a large number of impact tests are performedคอมพิวเตอร์สามารถคํานวณและแสดงพลังงานการดูดซึมแรงกระแทกของวัสดุ มุมยก pendulum และค่าเฉลี่ยการทดสอบ การส่งข้อมูลทางไกลยังสามารถทําตามความต้องการของผู้ใช้ได้

2. pendulum ได้ถูกออกแบบด้วยร่างกายหมัดทรง C, และทอร์ค pendulum ถูกต้อง;

3. มีดกระแทกถูกติดตั้งและติดตั้งโดยสกรู, ซึ่งเป็นเรื่องง่ายและสะดวกที่จะเปลี่ยน;

4อุปกรณ์พร้อมกับปินป้องกันความปลอดภัยและ อุปกรณ์พร้อมกับเครือป้องกันความปลอดภัย

5. การควบคุมไมโครคอมพิวเตอร์, จบกระบวนการทั้งหมดของการรับ pendulum, การชน, swing อัตโนมัติและการทดสอบการชนอีกครั้งตามคําแนะนํา

6เครื่องทดสอบตรงกับมาตรฐานแห่งชาติ GB/T3808-2002 "การตรวจสอบเครื่องทดสอบแรงกระแทก Pendulum"และดําเนินการทดสอบการกระแทกบนวัสดุโลหะตามมาตรฐานแห่งชาติ GB/T229-2007 "Metal Material Charpy Pendulum Impact Test Method"

4. The ตัวชี้วัดทางเทคนิคหลัก:

1พลังงานการกระแทก: 150J, 300J

2มุมการยกลมก่อน: 150°

3ระยะห่างจากศูนย์กลางแกน pendulum ไปยังจุดกระแทก: 750mm

4ความเร็วการกระแทก: 5.2m/s

5ช่วงของตัวอย่างรองรับ: 40 มม.

6. ผงมะขาม: R1-1,5 มิลลิเมตร

7. ผงผ่ากระแทก: R2-2.5mm R8mm

8ความหนาของมีดกระแทก: 16 มม.

9ความแม่นยําของมุม: ± 0.1°

10ขนาดตัวอย่าง: 10 (7.5, 5) * 10 * 55 มม.

11ขนาด: 650mm*1900mm*2200mm

12. น้ําหนักของเครื่องทดสอบ: ประมาณ 650Kg

13พลังงานไฟฟ้า: AC สามเฟส 380V ± 10% 50Hz 5A

14สภาพสิ่งแวดล้อม: ไม่มีสื่อที่กัดกรองในสภาพแวดล้อมรอบตัว ไม่มีการสั่นสะเทือน ไม่มีการขัดขวางสนามไฟฟ้าแม่เหล็กแรง
