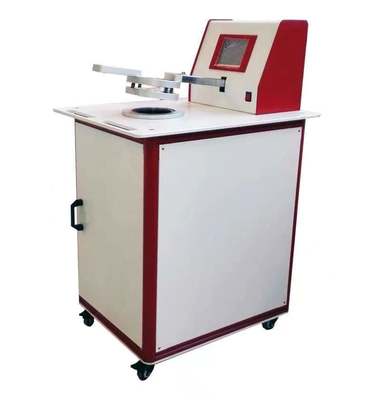

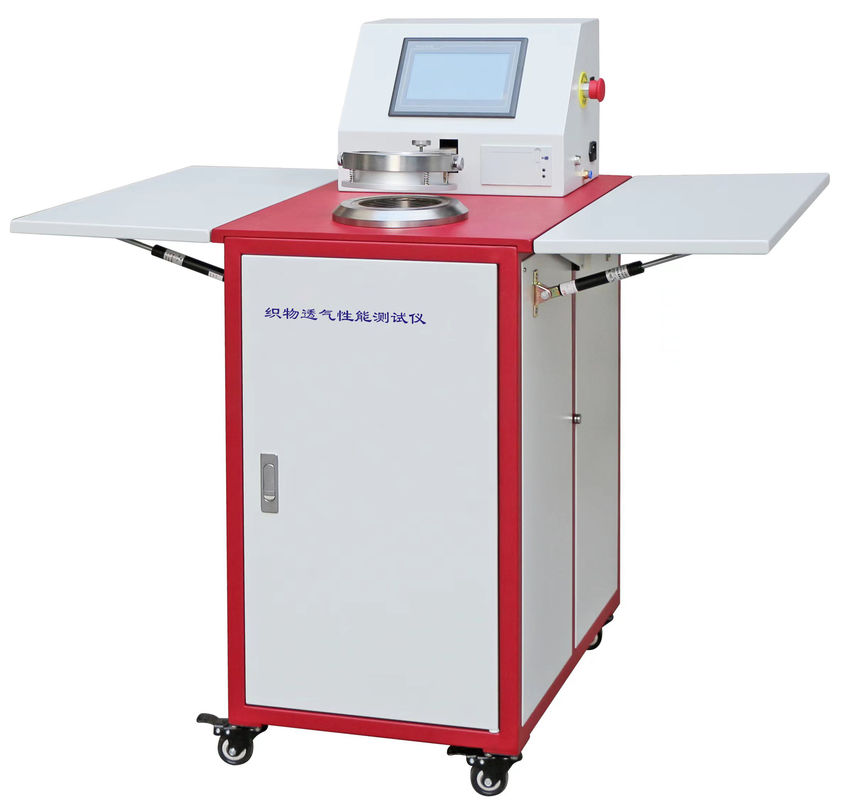

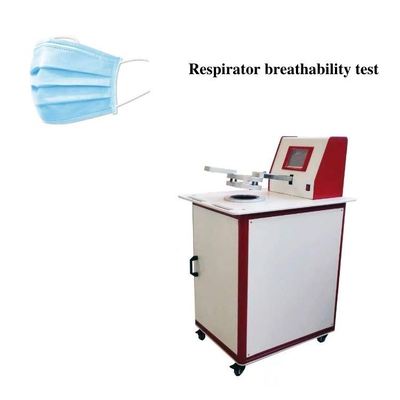

เครื่องทดสอบการซึมผ่านของอากาศของผ้า

รุ่น: GC-461E

1. บทนำ
เครื่องมือนี้ใช้สำหรับการทดสอบการซึมผ่านของอากาศของผ้าอุตสาหกรรมพิเศษ, ผ้าทั่วไป, ผ้าถัก, ผ้าไม่ทอ, และกระดาษกรองอุตสาหกรรม ฯลฯ ประสิทธิภาพของเครื่องมือเป็นไปตามข้อกำหนด GB/T545397 การกำหนดการซึมผ่านของผ้าและข้อกำหนดอื่นๆ ของมาตรฐานแห่งชาติสำหรับเครื่องมือทดสอบ ด้วยการแสดงผลแบบดิจิทัล, การตั้งค่าพารามิเตอร์การทดสอบแบบดิจิทัล และเซ็นเซอร์ที่มีความแม่นยำสูงที่นำมาใช้แทนวิธีการทดสอบความแตกต่างของแรงดันแบบคอลัมน์น้ำแบบดั้งเดิม และด้วยไมโครคอมพิวเตอร์สำหรับการคำนวณข้อมูลการทดสอบแทนการแปลงด้วยตนเอง เครื่องมือนี้ใช้งานง่ายและมีความแม่นยำและประสิทธิภาพสูง
2. ข้อมูลจำเพาะ:

2.1 ช่วงการทดสอบแรงดัน: 1～4000Pa
2.2 การซึมผ่านของอากาศที่ทดสอบได้: 2～9999mm/s
2.3 ข้อผิดพลาดในการทดสอบ: ≤±2％
2.4 ความหนาของผ้าที่ทดสอบได้: ≤8mm
2.5 การปรับการเหนี่ยวนำ: การปรับแบบไดนามิกตามข้อมูลป้อนกลับ
2.6 วงแหวนค่าคงที่สำหรับพื้นที่ตัวอย่าง: 4 ชิ้น 5cm2；20cm2；50cm2；100cm2；
2.7 วงแหวนเส้นผ่านศูนย์กลางคงที่สำหรับพื้นที่ตัวอย่าง: Ф50mm(≈19.6cm2)Ф70mm(38.5cm2)
2.8 หัวฉีด: 10 ชิ้น
2.9 กำลังไฟ: 1500W
2.10 น้ำหนัก: 65Kg
2.11 ขนาดภายนอก: 600×700×1100mm(ยาว×กว้าง×สูง)
3. โครงสร้าง

ภายนอก เครื่องมือประกอบด้วยโครงรองรับ, อุปกรณ์ยึดตัวอย่าง, มิเตอร์วัดปริมาณการไหล, แผงแสดงผล ฯลฯ และภายในประกอบด้วยเซ็นเซอร์แรงดัน, ตัวประมวลผลข้อมูล CPU, เครื่องเหนี่ยวนำ, อุปกรณ์ปรับการป้อนกลับ ฯลฯ
3.1
โครงรองรับ ทำจากเหล็กแผ่นขึ้นรูปโดยตรงและพ่นด้วยพลาสติก มีความแข็งแรง น้ำหนักเบา และน่าดึงดูด รวมถึงทนต่อการกัดกร่อนและทำความสะอาดได้3.2

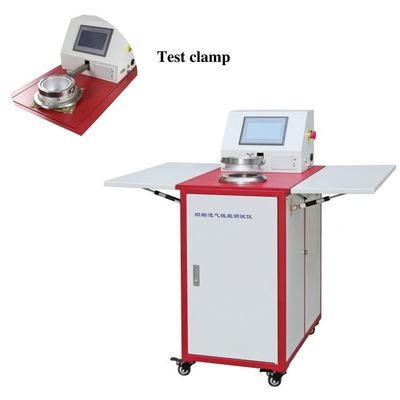

การทำงานของอุปกรณ์ยึดตัวอย่างมีผลโดยการใช้ที่จับกดใต้โต๊ะปฏิบัติการควบคุมการเคลื่อนที่ขึ้นและลงของหัวกดตัวอย่างผ่านกลไกคันโยกเฟืองเพลาข้อเหวี่ยง ตัวอย่างถูกกดอย่างใกล้ชิดด้วยแรงกดที่เพียงพอจากอุปกรณ์ยึดและข้อต่อแบบลอยระหว่างหัวกดและเพลาหมุน3.3
กระบอกสูบวัดปริมาณการไหล ทำจากท่อเหล็กไร้รอยต่อเชื่อม มีความทนทานและแข็งแรง ด้วยประตูและตัวล็อคประตู รับประกันความแน่นหนาและเปลี่ยนหัวฉีดได้ง่าย3.4
หน้าจอแสดงผลหมายเลขหัวฉีด (เส้นผ่านศูนย์กลางรู): การใช้ขนาดรูหัวฉีดที่เลือกในปัจจุบันแสดงบนหน้าจอนี้: ตามขนาดรูหัวฉีดที่เลือกในปัจจุบัน ให้กดปุ่ม [Set] และไฟแสดงสถานะที่มุมบนซ้ายของหน้าจอแสดงผลหมายเลขหัวฉีด (เส้นผ่านศูนย์กลางรู) จะเปิดขึ้น จะได้รับแจ้งให้ใส่หมายเลขหัวฉีด
